Wir bieten Ihnen einen kompletten Leiterplattenservice. Die Bestückung von Leiterplatten erfolgt auf höchster technologischer Basis.

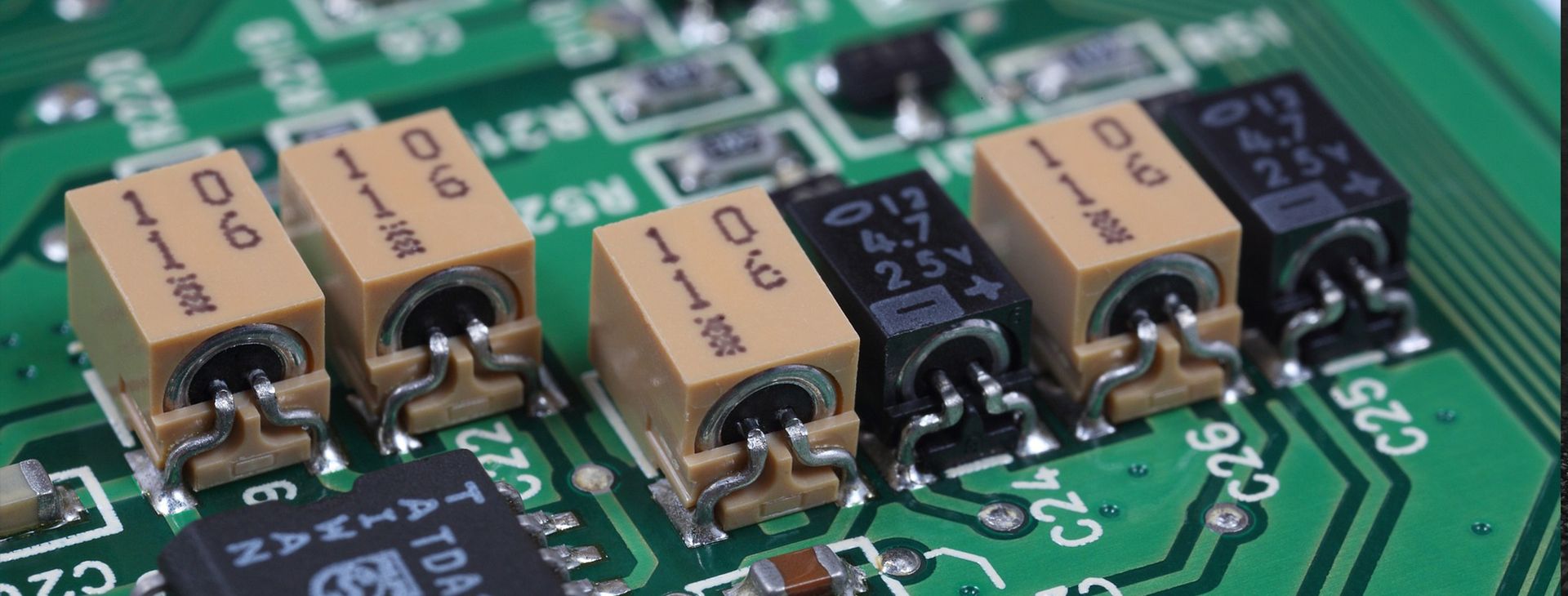

Ganz gleich, ob es um die SMD-Bestückung von Prototypen, Mittel- oder Großserien geht, wir sind für Projekte in jeder Größenordnung gut gerüstet. Die Variante der SMD-Bestückung ist der klassischen Variante weit voraus, da durch die Platzeinsparung für die entsprechenden Löcher mehr Bauteile eingesetzt werden können.

Zudem ist es nun möglich, eine doppelseitige Bestückung vorzunehmen. Wir bestücken doppelseitige Leiterplatten sowohl in SMD als auch in THT. Das Verfahren der SMD-Bestückung ist nicht nur hinsichtlich der Platz- und Materialeinsparung von großem Vorteil. Auch in ökonomischer Hinsicht lohnt sich eine SMD-Bestückung, denn die Einsparung der Materialkosten wirkt sich auch auf den Endpreis der Geräte aus. Das Risiko, dass bei diesem Verfahren eine Platine zerstört wird, ist gänzlich ausgeschlossen. Dank unserer schnell umrüstbaren Arbeitsplätze für die automatische und maschinelle THT- und SMD-Bestückung ist ein flexibles und zügiges Arbeiten möglich. Unser erfahrenes Team ist mit hochmodernem Equipment ausgestattet und realisiert Ihren Auftrag in bester Qualität.

Auf Wunsch übernehmen wir auch die komplette Materialbeschaffung von der Leiterplatte bis hin zum hochkomplexen Prozessor. Selbstverständlich arbeiten wir auch mit bereitgestelltem Material und können dieses bei Bedarf auch lagern und ein Ersatzteillager für Sie führen.


Bilder

Platine1 Platine2 Platine3 Platine4 Platine5 Platine6 Platine7 Platine8 Platine9 Platine10 Platine11 Platine12 Platine13 Platine14 Platine15 Platine16

Bei uns werden QUALITÄT und SERVICE groß geschrieben

Die Firma Tscherneuwanow GbR wurde 2003 gegründet und fand Ihren ersten Firmensitz in einer Garage in Fürstenau.

Durch gezielte Produktauswahl in Verbindung mit einer Top-Qualität bei einem unschlagbaren Preis-Leistungsverhältnis haben wir in den vergangenen Jahren ein Umsatzwachstum von jährlich 50-100% erreicht.

Der gewachsene Erfolg gründet sich vor allem auf einen orientierten Einkauf von Bauteilen bester Qualität in Verbindung mit einer flexiblen Anfertigung von Baugruppen.

Was damals mit Unterstützung durch die Familie beim manuellen Kürzen, Abbiegen und Bestückung von bedrahteten Bauteilen in einer Garage begann, ist heute ein moderner Fertigungsbetrieb. Zu den Ausstattungen gehören eine Dampfphase, die die Anforderungen für das bleifreie Löten erfüllt, sowie eine leistungsfähige SMD Linie mit einer Bestückungsleistung bis 20.000 Bt/h. Mit dieser fortschrittlichen Fertigungsausausstattung sind wir gut für die hohen Anforderungen der Zukunft gerüstet. Dabei können SMD-Bestückungen von Mittel- sowie Großserien preiswerter produziert werden.

Ein weiterer Punkt, der in unserem Unternehmen groß geschrieben wird, ist auf die Wünsche der Kunden einzugehen. Dies ist unser Versprechen und ist unser Angebot an Sie.

VTS Elektronik - Ihr Spezialist im Bereich Leiterplattenbestückung und Baugruppenfertigung

  • 2003

    Gründung der Firma Tscherneuwanow GbR

  • 2005

    Die ersten Maschinen wurden angeschafft

    • Bestückungsautomat der Firma Fritsch placeALL® 500
    • Schablonendrucker der Firma Fritsch SD 903
    • Reflow-Lötofen der Firma SEF
    • Membran-Kompressor
  • 2009

    Umzug in eine Produktionshalle mit einer Nutzungsfläche von 380qm. Die Arbeitsplätze, sowie Produktions- und Prüfbereiche wurden nach ESD-Normen eingerichtet.

  • 2010

    Eine Dampfphase der Firma Asscon VP-56 wurde angeschafft

  • 2011

    Gründung eines GmbH Betriebes (VTS Elektronik GmbH) Anschaffung weiterer modernster Maschinen

    • Inline Bestückungsautomat der Firma I-PULSE M6eZ (YAMAHA Group)
    • Inline Schablonendrucker der Firma SPEEDPRINT SP700avi/MC

  • 2012

    • Anschaffung eines Trockenschranks ( Super Dry ) der Firma Totech
    • Umzug in eine neue Produktionshalle mit einer Nutzungsfläche von 450qm. Die Arbeitsplätze, sowie Produktions- und Prüfbereiche wurden nach ESD-Normen eingerichtet.

  • 2013

    • Eine Inline Dampfphase ( VP-2000 ) der Firma Asscon wurde angeschafft.

  • 2014

    • Es sind 5 neue Arbeitsplätze nach ESD-Normen entstanden.

  • 2015

    • Inline Bestückungsautomat der Firma I-PULSE M20 (YAMAHA Group) wurde angeschafft.





Unser Leiterplattenservice für Sie

Materialbeschaffung/ Warenwirtschaft/ Ersatzteilservice

Wir übernehmen auf Wunsch die komplette Materialbeschaffung von der Leiterplatte über den Standard-Widerstand bis hin zum hochkomplexen Prozessor und mechanischen Komponenten nach Kundenvorgaben. Selbstverständlich kann auch bereitgestelltes Material verarbeitet werden. Auf Grund unserer ausgereiften Materiallogistik sind wir in der Lage Sicherheits- oder Ersatzteillager für Sie zu führen. Durch die guten Kontakte zu unseren Distributoren mit weltweitem Bauteilzugriff können wir schnell das Material beschaffen.

Fertigung

Die Firma VTS Elektronik GmbH spezialisiert sich auf die Bestückung der Leiterplatten von Prototypen bis zu Großserien. Prototypen oder Großserien werden in der gleichen Qualität auf den SMD-Automaten gefertigt. Eine moderne technische Ausrüstung und ein Team von erfahrenen Mitarbeitern bietet eine hohe Qualität für Ihre Produkte. Schnell umrüstbare Arbeitsplätze für automatische und manuelle Bestückung ermöglichen flexibles Arbeiten und schnelle Reaktionen auf geänderte Baugruppen.

Unser Spektrum umfasst unter Anderem folgende Leistungen:

  • konventionelle-, SMD- oder auch Mischbestückung
  • automatische, halbautomatische oder manuelle Bestückung
  • Bestückung von THT, SMT
  • Bauteilgrößen von 0402 bis TQFP (RM 0,3mm) und BGA (0,5mm)
  • Dampfphasenlöten
  • Reflow-Löten mit Konvektionsofen
  • Funktionsprüfung

Die SMD-Bestückung umfasst das aktuelle Bauteilspektrum von 0201 bis QFP, BGA, µBGA, CBGA, CSP und Flip-Chip. Nach dem bestücken wird durch einen Asscon Dampfphase das bestmögliche Lötergebnis erzielt.

Unsere Leistungen

Wir bestücken elektronische Baugruppen in SMT, THT und in Mischtechnik. Unsere Maschinen sind darauf ausgelegt Baugruppen bis zu einer Größe von 460 x 410 mm in einem Durchlauf zu fertigen. Selbstverständlich bestücken wir doppelseitige Leiterplatten sowohl im SMD, als auch THT.

Unsere geschulten Mitarbeiter führen Sicht- und Endkontrollen, sowie jegliche Form von Montage durch. Funktionstest wird nach Kundenangaben durchgeführt.

VTS Elektronik - Ihr Spezialist im Bereich Leiterplattenbestückung und Baugruppenfertigung





  • tecknik11

    Lotpastenauftragung

  • tecknik22

    Pick & Place

  • technik4

    Dampfphasenlöten




THT-Bestückung

Insbesondere bei der Bestückung von THT-Bauteilen ist Konzentration und Erfahrung gefragt. Unsere Mitarbeiter erfüllen diese Anforderungen optimal und führen diese Arbeiten sorgfältig durch. Unterstützt werden die Arbeiten durch standardisierte, farbige Bestückungspläne.

THT-Bauteilvorbereitung

Alle bedrahteten Bauteile werden, bevor Sie in die Griffschalen kommen, aus dem Gurt getrennt, auf Länge geschnitten und auf Rastermaß gebogen. Entsprechende Vorbereitungsautomaten erleichtern die Arbeit und erhöhen die Genauigkeit.






Kontakt Info

VTS Elektronik GmbH
Werner-von-Siemens-Strasse 14
49584 Fürstenau
Tel: +49 (0) 59 01 / 50 698 - 38
Fax: +49 (0) 59 01 / 50 698 - 39




Downloads





Leiterplattenbestückung – was ist das eigentlich?

Einer Leiterplattenbestückung hat nichts mit einer handelsüblichen Leiter zu tun und auch nichts mit deren Trittflächen, wie man vielleicht beim ersten Hören des Begriffs annehmen könnte. Vielmehr ist die Leiterplattenbestückung ein komplizierter und hochtechnisierter Prozess.

Es beginnt alles mit einer leeren Leiterplatte. Diese werden dann nach und nach mit verschiedenen elektronischen Elementen zunehmend bestückt. Das kann ganz unterschiedlich erfolgen. In Fernsehgeräten sind solche Leiterplatten ebenfalls verbaut. Insbesondere seit den 50er Jahren konnten die Produktionen, genau die Leiterplattenbestückung durch die Fließbandfertigung und technische Hilfsmittel bei weitem schneller durchgeführt werden.

Ein weiterer ganz großer Punkt, bei die Bestückung von Leiterplatten wichtig ist, ist in Computern. Wer einmal ein solches Gerät geöffnet hat, hat bestimmt schon auf dem ersten Blick eine Leiterplatte mit vielen verschiedenen Steckplätzen und vielen dort bestückten Teilen gesehen. Auch dieser Prozess hat mit einer leeren und unbestückten Leiterplatte begonnen, die anschließend nach und nach bestückt wurde, damit der PC auch tatsächlich laufen kann.

Früher war die Leiterplattenbestückung noch bei weitem aufwändiger als es heute ist. In der Anfangszeit war die Leiterplattenbestückung echte Handarbeit. So hat man in die Leiterplatte Löcher gebohrt und Anschlusskabel dort hineingesteckt und anschließend gelötet. In der Praxis wird dies allerdings heute nicht mehr so gemacht. Denn durch computerbasierte Produktionsverfahren, wird die Leiterplattenbestückung seit etwa der 1980er automatisch mit den passenden Anschlusskabeln und weiteren Dingen bestückt. Diese neue Methode nennt man im Fachjargon auch SMT-Bestückung. Das steht für „surface mounted technology“.

Eine Leiterplattenbestückung sollte man daher den Fachleuten überlassen. Fachfirmen können dabei auf die individuellen Bedürfnisse eingehen und Leiterplatten nach den gewünschten Vorstellungen bestücken. Das gilt sowohl für einmalige Prototypen aber auch für Serienfertigungen für neue Produkte beispielsweise. Wichtig dabei ist, dass die Qualität der Leiterplattenbestückung stimmt. Schlecht verlötete Stellen können die Leiterplatte oder gar das ganze Gerät schnell unbrauchbar machen, wenn einzelne Verbindungen plötzlich nicht mehr funktionieren und somit kein Strom mehr durch die Leiterplatte fließen kann. Daher empfiehlt es sich einen Spezialisten für Leiterplattenbestückung zu suchen. Mit modernen Produktionsverfahren, dem nötigen Equipment und großer Erfahrung, können gute Leiterplatten erstellt werden.

Wer einen Spezialisten für Leiterplattenbestückung sucht, kann sich beispielsweise im Internet informieren. Sind auf einer Webseite zum Beispiel Referenzen angegeben, womöglich von Firmen, die bekannt sind, kann man sich ziemlich sicher sein einen guten Partner gefunden zu haben. Das geht weiter bei der Beratung und den verschiedenen Möglichkeiten der Fertigung. Da gibt es einige Unterschiede, die ein Fachmann im Vorfeld des Auftrages erklären und verdeutlichen wird. Darunter fallen unterschiedliche Produktionsmöglichkeiten wie eine konventionelle, eine SMD- oder eine Mischbestückung oder auch ganz zum Ende des Produktionsprozesses eine Funktionsprüfung, die im Normalfall nach den Kundenangaben erfolgt, um eine solide Erfolgskontrolle anhand der Bedürfnisse des Kunden zu ermöglichen.

Ein weiteres Indiz für einen guten Leiterplattenbestücker sind seine Maschinen, die er für die Leiterplattenbestückung zu Verfügung hat. Diese sollten flexibel, was die Größen der zu bestückenden Leiterplatte betrifft und gleichzeitig natürlich absolut präzise in der Fertigung sein. In einem optimalen Fall wird auf eine Leiterplatte in der Fertigung erst die Lotpaste mit einer Maschine aufgetragen. Anschließend kommt die vorbereitete Leiterplatte in eine weitere Maschine, wo diese dann mit allen wichtigen Teilen bestückt wird. Dies erfolgt automatisiert. Im Anschluss daran, wenn die eigentliche Bestückung der Leiterplatte erfolgt ist, muss gelötet werden. Dies erfolgt heutzutage meist über den Prozess des Dampfphasenlötens. Diese Methode ist besonders schonend, da anders wie bei anderen Methoden kein Stickstoff gebraucht wird, keine überhitzung stattfindet und kein Sauerstoff an die Lötstellen gelangen kann. Mit diesem dritten Prozess ist die Leiterplattenbestückung dann abgeschlossen. Anschließend kann diese dann getestet und verbaut werden.
